DESCRIPCION TECNICA

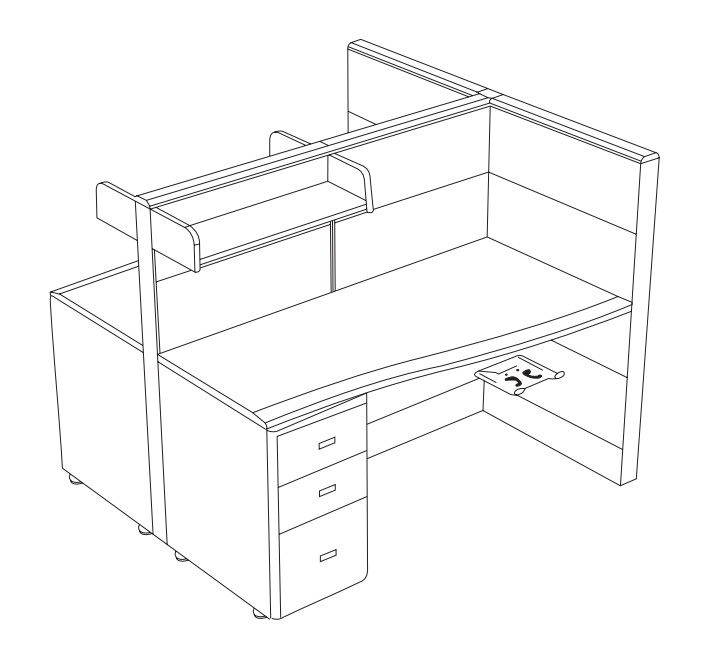

MODULO ESCRITORIO PARA DOS LUGARES DE 158.5CM DE FRENTE X 128.5CM DE FONDO 1 Y 158.5CM. DE FONDO 2 X
134.0CM. DE ALTURA. CONFIGURADO POR 4 MAMPARAS TERMINADAS EN SU ESTRUCTURA EN COLOR GRIS CLARO
SEGÚN MUESTRAIMSS, DE 75.0 CM DE FRENTE X 134.0 CM. DEALTURAX 8.5 CM DE ESPESOR. DEBERACONSIDERARSE
UN POSTE DE 8.5 X 8.5 X 134.0CM DEALTURA.
EL MODULO DEBERA INCLUIR DOS CUBIERTAS DE 150.0CM DE FRENTE X 60.0CM DE FONDO 1 X 75.0CM DE FONDO 2 X
2.8CM A 3.2CM DE ESPESOR, CON DISEÑO ERGONOMICO TIPO CASCADA EN SU DESARROLLO FRONTAL, FABRICADAS
EN FIBRA DE DENSIDAD MEDIA (MDF) (COLOCADAS UNA A CADA LADO), CON ACABADO EN LAMINADO PLASTICO
COLOCADO POR MEDIO DE PRENSAMEMBRANAO LAMINADO PLASTICO DEALTAPRESION CON CANTOS TERMINADOS
EN CABECEADO DE MADERA MACIZA, AMBAS CUBIERTAS SE SUJETARAN A BASE DE MENSULAS METALICAS. SE
DEBERAN INCLUIR DOS LIBREROS ( UNO EN CADA LADO) DE 75.0CM DE FRENTE X 37.0CM. DE FONDO X 20.0CM DE
ALTURA FABRICADO EN LAMINA DE ACERO ROLADA EN FRIO ACABADO EN PINTURA ELECTROSTÁTICA EPOXICA,
MICRO PULVERIZADA HORNEADA ENTRE 210 Y 220 ºC. ACABADO SPARKLE (CÁSCARA DE NARANJA) COLOR GRIS
CLARO SEGÚN MUESTRAIMSS.
EN LA PARTE BAJA DE LAS CUBIERTAS ( EN AMBOS LADOS) DEBERA LLEVAR UN PEDESTAL FIJO QUE SERVIRA COMO
SOPORTE DE LAS CUBIERTAS, COMPUESTO DE DOS GAVETAS PAPELERAS Y UNA ARCHIVADORA EL CUAL DEBERA
FABRICARSE EN LAMINADEACERO ROLADAEN FRIO CALIBRE 20 EN TODOS SUS COMPONENTES CON LAS SIGUIENTES
DIMENSIONES: FRENTE 40CM, FONDO 60CM YALTURA70CM.CON CUBIERTASUPERIOR DE UNASOLAPIEZAFABRICADA
EN LAMINA DE ACERO ROLADA EN FRIO CALIBRE 20 EMBUTIDO PROFUNDO DE 60CM DE FONDO X 40CM DE FRENTE X
2CM DEALTURACON CUATRO ESQUINAS REDONDEADAS CON UN RADIO DE 25.4MM POR LADO. CUERPO ENVOLVENTE
FABRICADO EN LAMINA DE ACERO ROLADA EN FRIO CALIBRE 20 CON DIMENSIONES DE 60CM DE FONDO X 40CM DE
FRENTE X 71CM DE ALTURA CON CUATRO ESQUINAS REDONDEADAS CON UN RADIO DE 25.4MM POR LADO. TAPA
INFERIOR DE UNA SOLA PIEZA FABRICADA EN LAMINA DE ACERO CALIBRE 20 EMBUTIDO PROFUNDO DIMENSIONES DE
60CM DE FONDO X 40CM DE FRENTE X 3.2CM DE ALTURA, DEBERA CONTAR CON CUATRO PREPARACIONES
INDIVIDUALES EMBUTIDAS CON UN DIAMETRO DE 25.4MM Y UNA PROFUNDIDAD DE 6MM CON CUATRO
PERFORACIONES DE 14MM DE DIAMETRO PARA COLOCAR REGATONES CON LAS SIGUIENTES CARACTERISTICAS,
INJERTO METALICO DE 22.9MM DE LARGO Y UN DIAMETRO DE 11.85MM, REGATON CON UN DIAMETRO EN PLATO DE
48.70MM DE POLIETILENO DE ALTA DENSIDAD COPOLIMERO CON CAPUCHON, TORNILLO ROSCABLE DE 49MM DE
LARGO Y 9MM DE DIAMETRO.
